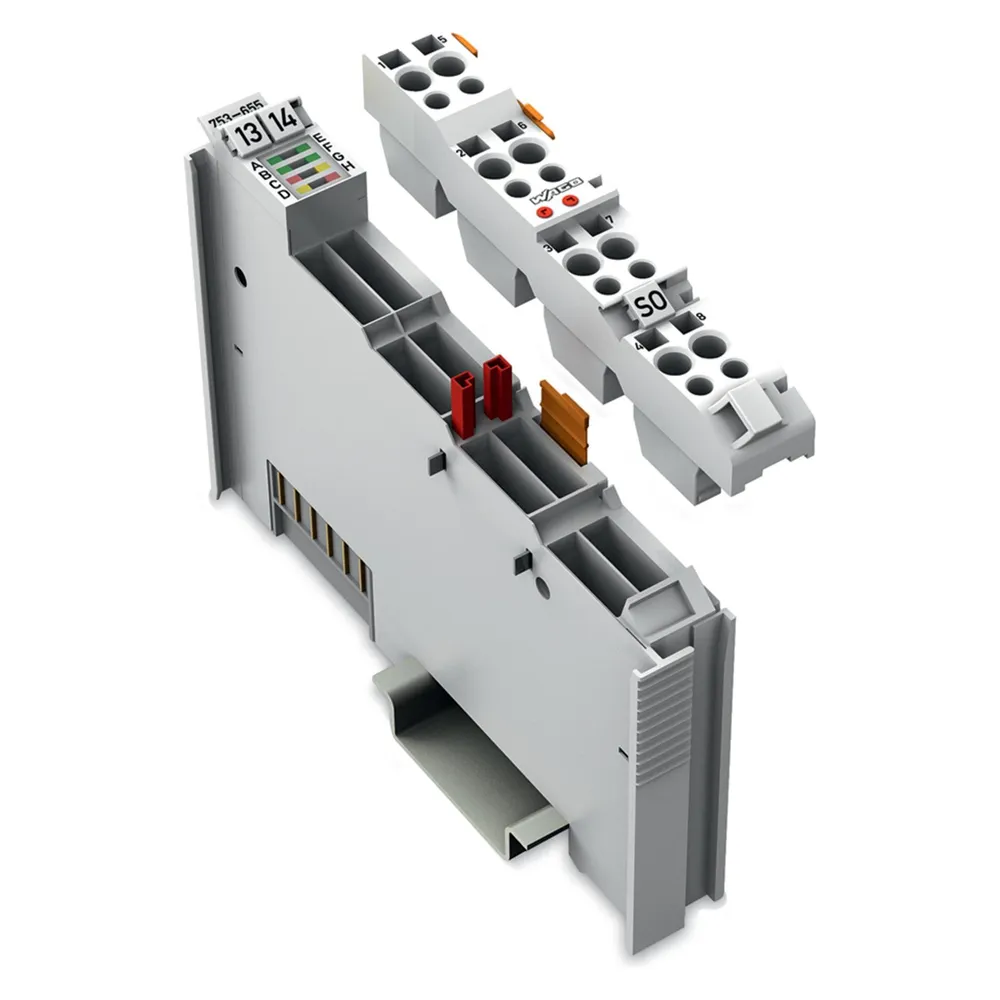

Wago 753-655

Sie verhält sich als Master für das AS-Interface und als Slave für den Feldbus. Die AS-I-Masterklemme 75x-655 ist ein M4-Master gemäss der AS-Interface-Spezifikation V3.0. Das bedeutet: - Bis zu 62 AS-Interface-Slaves können pro AS-I-Strang angeschlossen werden, - die Übertragung von Analogwerten ist in den Master integriert und - unterstützt alle Slave-Profile gemäss V3.0 und die kombinierten Transaktionsarten 1 bis 5 sowie die azyklischen Schreib- und Lesedienste.

Die AS-I-Funktionen werden sowohl zyklisch als auch azyklisch über den Feldbus bereitgestellt. Im zyklischen Datenaustausch werden einstellbar bis zu 32 Byte E-/A-Daten für die binären Daten eines AS-I-Strangs übertragen. Freie Bereiche des zyklischen Prozessabbildes können mit Analogwerten belegt werden.

Zusätzlich können Analogwerte und auch alle sonstigen Befehle und Daten der neuen AS-I-Spezifikation in einem Managementkanal über den Feldbus übertragen werden. Diagnosefunktionen, die weit über die AS-I-Spezifikationen hinausgehen, ermöglichen, sporadisch auftretende Konfigurationsfehler und Störquellen auf die AS-I-Kommunikation einfach zu lokalisieren. Ein Autoinstallationmodus erlaubt den Aufbau eines AS-Interface-Netzwerkes durch sequenzielles Installieren von Slaves ohne Adressiertool.

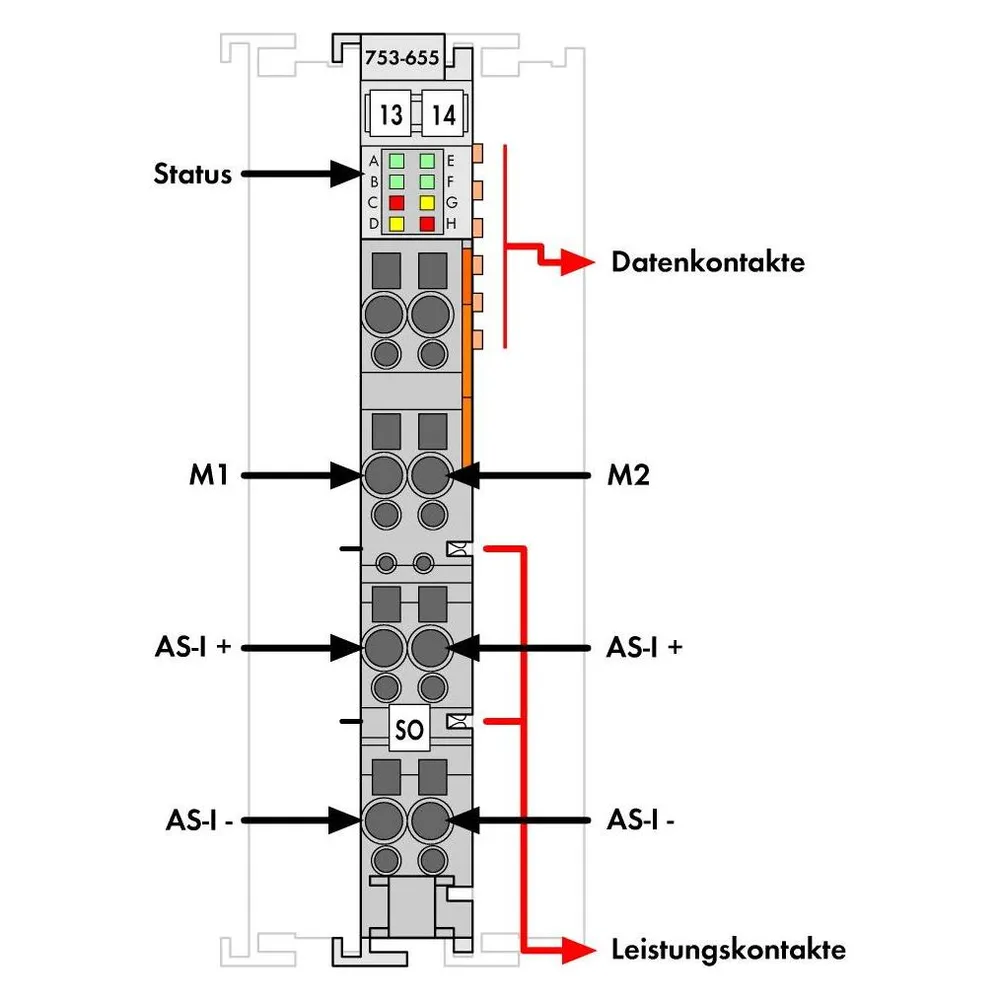

LEDs signalisieren die Betriebsbereitschaft und die störungsfreie Klemmenbuskommunikation sowie den Zustand der Signalübertragung.
