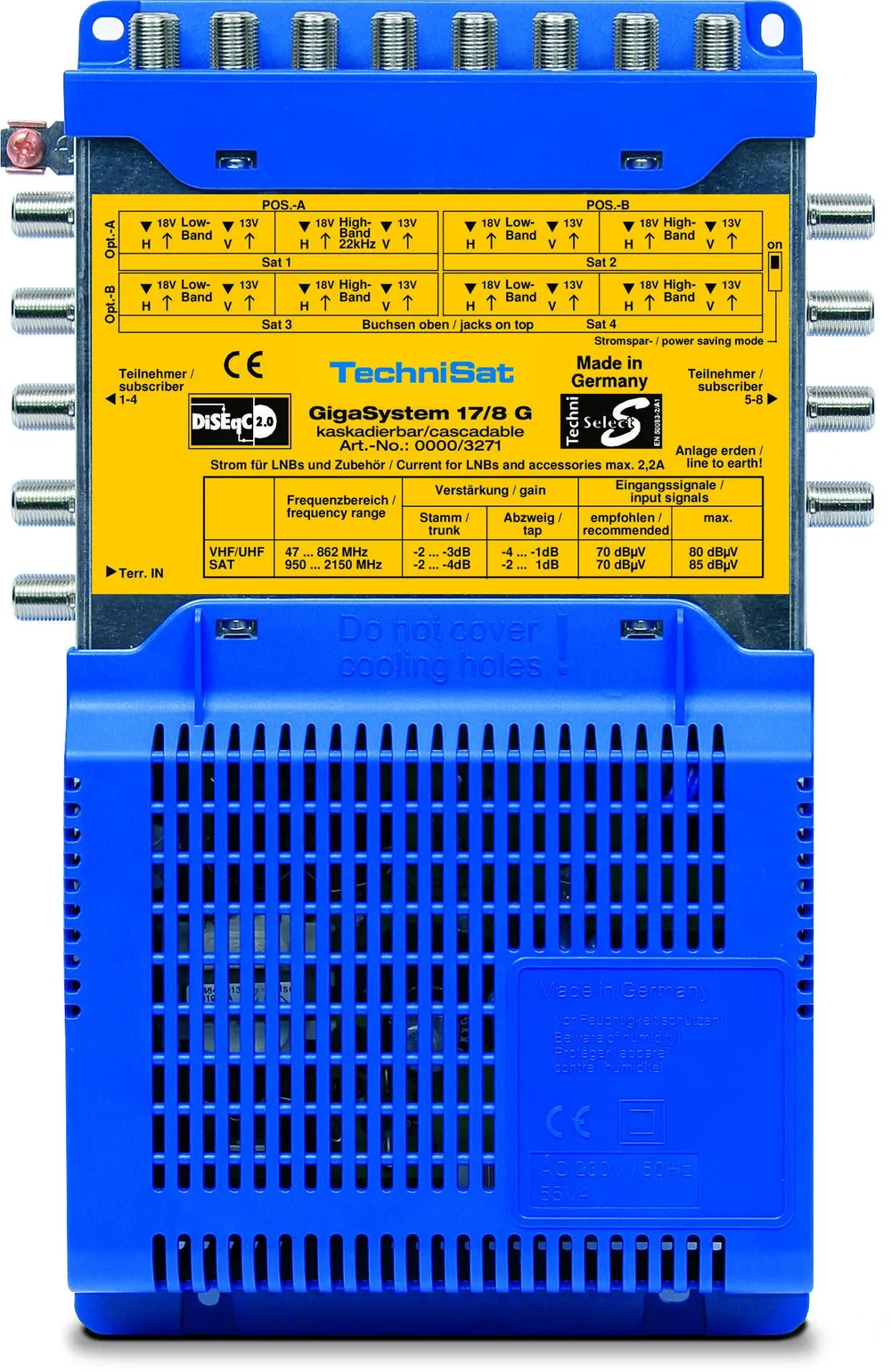

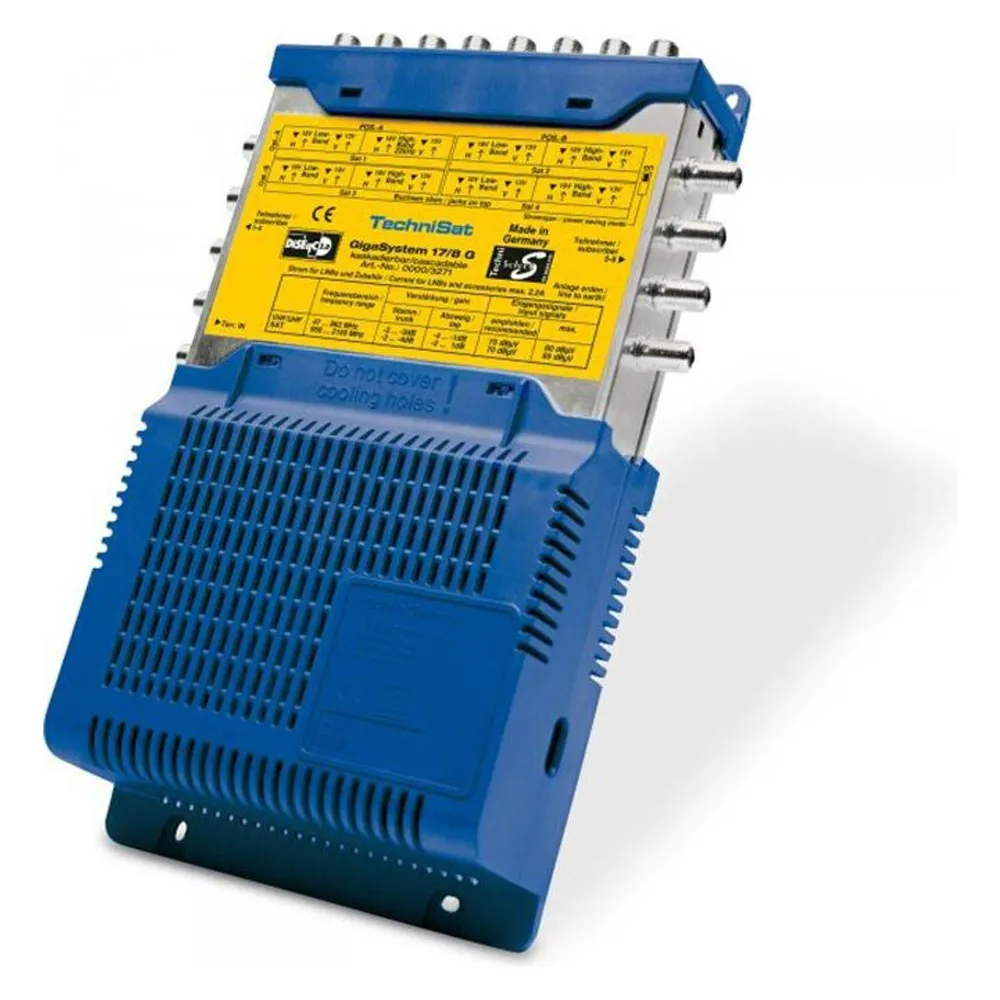

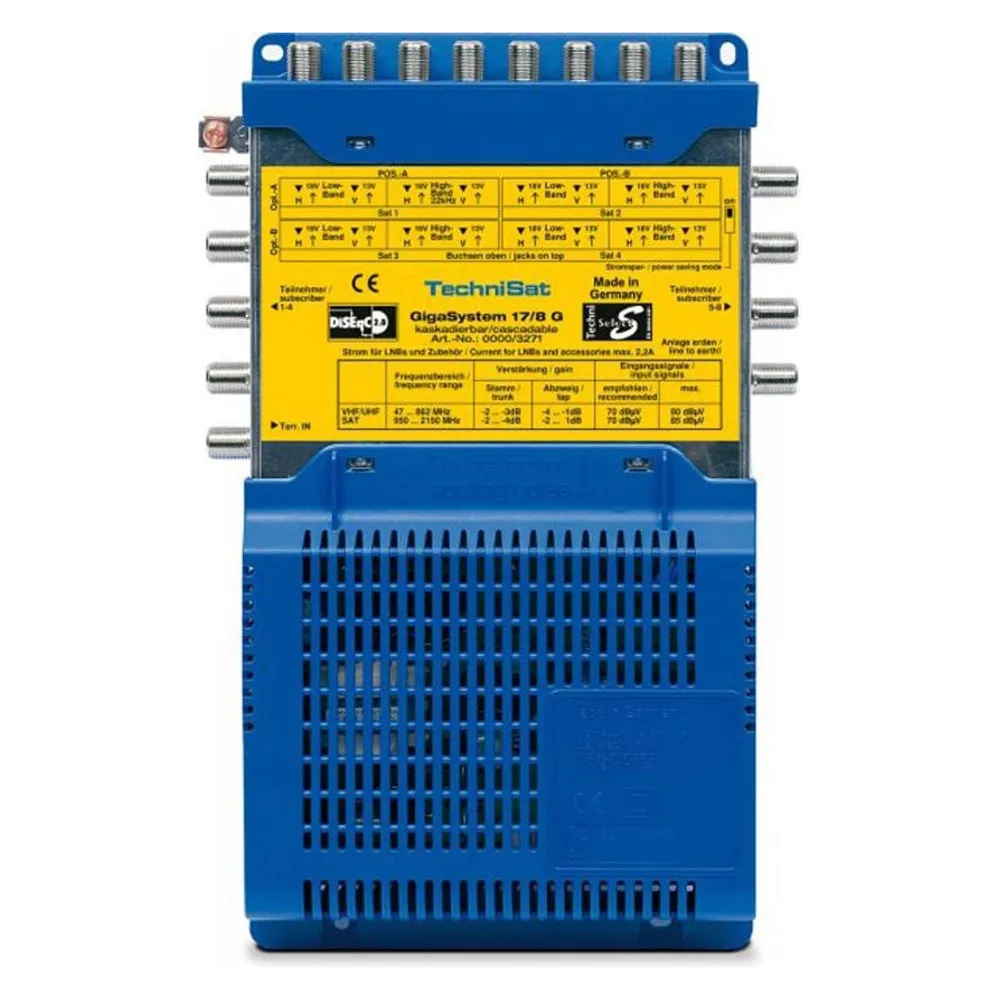

GigaSystem 17/8 G (Grundeinheit)

Das GigaSystem 17/8 ist für den Aufbau einer Verteilanlage konzipiert, mit der die Signale von bis zu vier Sat-Positionen auf bis zu acht Teilnehmer verteilt werden können. GrundeinheitDie Grundeinheit 17/8 G verfügt über insgesamt 17 Eingänge.

16 davon sind Sat-ZF-Eingänge, die die Signalstränge von bis zu vier Quattro-LNBs aufnehmen können. Jedes Quattro-LNB verfügt über vier Ausgänge, an denen jeweils in Abhängigkeit zur Polarisationsebene ein bestimmter Frequenzbereich anliegt (ein sog.

Satblock). Für jeden dieser Signalstränge steht am Multischalter ein Eingang zur Verfügung.

Maximal können 16 Eingänge mit Sat-Signalen belegt werden. Der siebzehnte Eingang dient dagegen der Einspeisung von terrestrischen Antennensignalen.

Die Eingangssignale werden - wie bei allen hochwertigen Multischaltern - deutlich getrennt voneinander verarbeitet und mit einer sog. Schräglage verstärkt.

Die Verstärkung ist dabei um so größer, je höher die Frequenz des Signals ist. Damit wird die stärkere Dämpfung der höheren Frequenzen im Kabel ausgeglichen.

StromversorgungDie Grundeinheit verfügt über ein hochwertiges, effizientes Schalternetzteil, das nicht nur die Grundeinheit selbst, sondern zusätzlich auch bis zu vier Kaskaden und alle angeschlossenen LNBs mit Spannung versorgen kann. ErweiterbarkeitÜber passende Komponenten kann das GigaSystem 17/8 weiter ausgebaut werden, so dass selbst große Netze mit bis zu einigen 100 Teilnehmern realisiert werden können.
