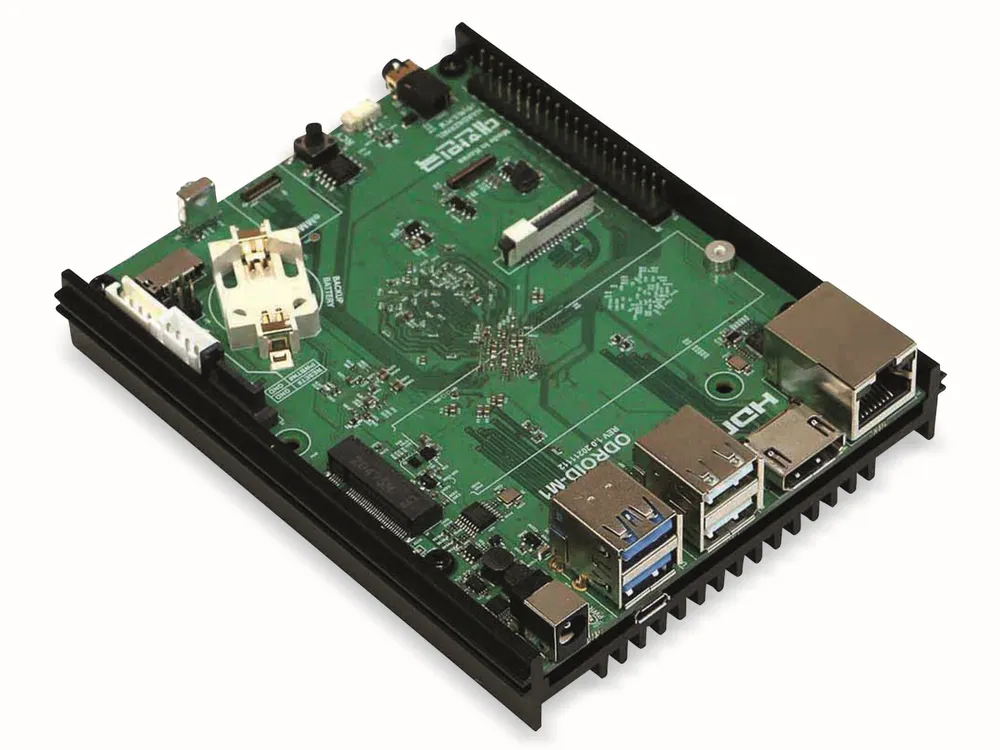

ODROID-M1 Einplatinen-Computer, 8 GB RAM

Die CPU Rk3568B2 verfügt über vier ARM Cortex-A55-Prozessoren mit geringem Stromverbrauch und hocheffizientem Betrieb bei 2 GHz. Die Cpu- und GPU-Leistung ist dem Odroid-C4 ziemlich ähnlich. Der M1 ist mit einem 8 GB Lpddr4-Dram Arbeitsspeicher ausgestattet.

Das im integrierten 16 MB SPI-Flash-Speicher vorinstallierte Petitboot hilft bei der einfachen Verwaltung verschiedener Betriebssystem- und Kernel-Versionen und unterstützt das Booten von microSD-, eMMC-, NVMe-, Sata- und USB-Speichergeräten. Da außerdem eine Online-Installation des Betriebssystems über ein Netzwerk möglich ist, wird die umständliche Prozedur des Herunterladens und Flashens eines Betriebssystem-Images drastisch reduziert. Ein M.2-NVMe-Speichergerät in Standardgröße von 22 x 80 mm kann direkt auf dem ODROID-M1-Board installiert werden.

Der M.2-Anschluss verfügt über eine PCIe 3.0 2-Lane-Konfiguration, die eine blitzschnelle Leistung von 1600 MB/s für sequenziellen Zugriff liefern kann. Beachten Sie, dass M.2-SATA-Speichergeräte nicht verwendet werden können. Der M.2-Steckplatz unterstützt nur eine PCIe-Schnittstelle (M-Key).

Der 4-lane MIPI-DSI-Port kann direkt mit einem LCD-Panel verbunden werden. Das ODROID-VU8M-Kit mit einem 8-Zoll-LCD mit 1280x800 Pixel Auflösung und kapazitivem Multi-Touchscreen ist eine verfügbare Option. Wenn Sie den Einplatinencomputer Odroid-M1 auf der Rückseite des VU8M-Kits montieren, können Sie ganz einfach ein Human-Machine-Interface (HMI)-Gerät implementieren.

Der 2-lane MIPI-CSI-Port kann direkt mit einem Kamera-Sensormodul verbunden werden, wie der Odroid-M1 MIPI-CSI-Kamera. Technische Daten: Cpu: Rockchip Rk3568B2, L1 instruction cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, shared by 1 processor, L1 data cache: 32 KB, 4-way set associative (128 sets), 64 byte lines, shared by 1 processor, L3 data cache: 512Kb , 16-way set associative (512 sets), 64 byte lines, shared by 4 processors, Quad-Core Cortex-A55 (1,992GHz) ARMv8-A Architektur mit Neon und Crypto extensions Grafik: Mali-G52 GPU mit 4 ausführenden Kernen (650 MHz) Npu: 0.8Tops@INT8 mit integrierter high-performance KI-Beschleunigung Rknn NPU Arbeitsspeicher: 8 GB Ddr4 RAM mit 32-bit Datenbus, Datenrate 3120 MT/s, bis 1,560 MHz Speichererweiterung: 1x eMMC Slot, 1x MicroSD Slot (Ds/Hs Mode bis Uhs-I Sdr104), 1x Nvme M.2 SSD (PCIe 3.0 x 2), 1x Sata 3.0 Netzwerk: 1x GbE LAN port (Rj45, unterstützt 10/100/1000 Mbps), Chipsatz Realtek Rtl8211F, mit Indikator-LEDs (grüne LED bei 100 Mbps Datenübertragung, gelbe LED bei 1000 Mbps Datenübertragung) Video: 1x Hdmi 2.0 (bis 4K@60Hz mit Hdr, Edid), 1x Mipi-Dsi (für 1280x800 LCDs) Audio: 1x3,5 mm Stereo Klinkenbuchse, 1x Mono Lautsprecher-Ausgang (1,3 W bei 8 Ω), 1x Hdmi Sound Erweiterungsports: 2 x USB 2.0, 2x USB 3.0, 1x Uart Debugging-Anschluss (1,5 Mbps N81), 1x Sata, 1x Mipi-Csi Camera Interface (15-pin), 1x Mipi-Dsi LCD Interface (31-pin), 1x 40-pin Gpio header Sonstige Features: IR-Empfänger, RTC Batterie Halterung, System-LEDs (rot Power, Blau Alive) Spannungsversorgung: 12 V-/2 A (7,5…15,5 V-) über Hohlbuchse 5,5/2,1 mm + innen Gewicht mit Kühlkörper: 253 g Maße Board (LxBxH): 90x122x16 mm Maße Kühlkörper (LxBxH): 100x123x19 mm Lieferumfang: Odroid-M1 inkl. Kühlkörper Anleitung Wiki-Link: https://wiki.odroid.com/odroid-m1/odroid-m1
