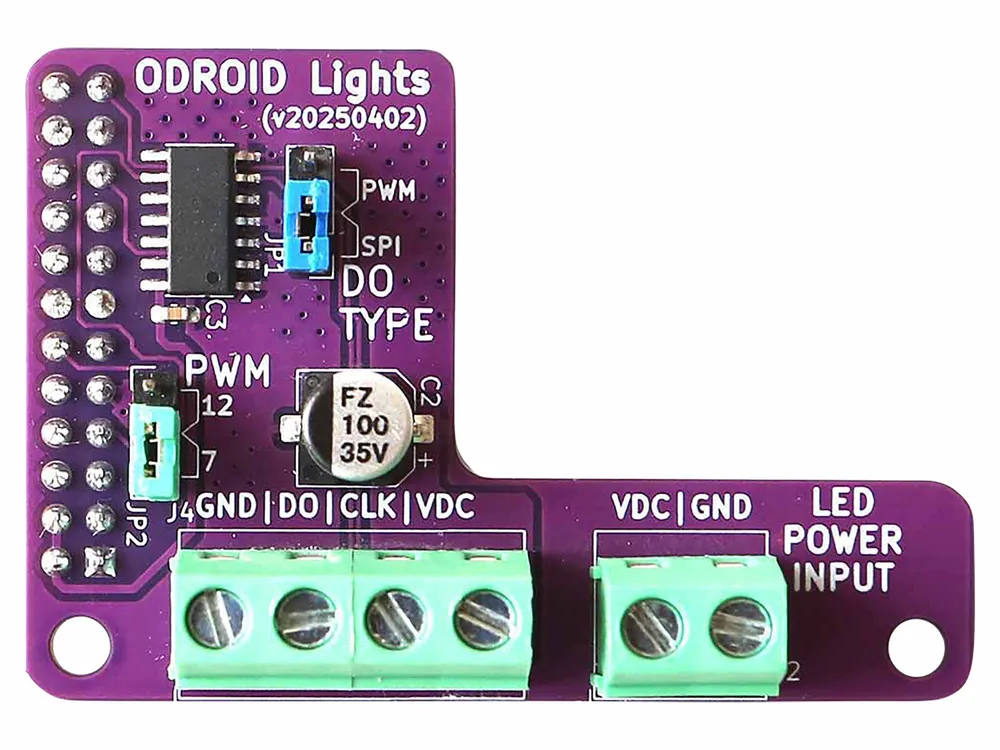

ODROID Licht-Board für ODROID-C5

Es wurde speziell für den direkten Einsatz mit dem Odroid-C5 entwickelt und ermöglicht eine saubere Signalverarbeitung und Stromversorgung der LEDs. Dank des integrierten Pegelwandlers von 3,3 V auf 5 V ist das Board optimal zur Signalübertragung an 5V-basierte LED-Streifen geeignet. Die Auswahl zwischen Pwm- und SPI-Steuerung (Mosi) macht es besonders flexibel für unterschiedliche Steuerungsarten.

Features: Einfache Ansteuerung von WS2801-LED-Streifen Integrierter Pegelwandler für 5V-LEDs Flexibel: Pwm- oder SPI-Steuerung möglich Kompatibel mit Odroid-C5 Schraubklemmen ermöglichen einfache Stromversorgung Technische Daten: Kompatibilität: Odroid-C5 LED-Unterstützung: WS2801-LED-Streifen (getaktete RGB-LEDs) Steuerung: Wahlweise SPI (Mosi) oder PWM / Auswahl erfolgt per Jumper Signalpegel-Wandler: Onboard Level Shifter (von 3,3 V auf 5 V) / Sicherer Betrieb mit 5V-LED-Streifen Spannungsversorgung: Getrennte Anschlüsse für LED-Stromversorgung / Bequeme Verdrahtung über Schraubklemmen GPIO-Anschluss: Direkt auf den 40-Pin-GPIO-Header des Odroid-C5 aufsteckbar Typische Anwendungen: LED-Beleuchtungsprojekte / Visuelle Statusanzeigen / Ambilight- oder Dekolichtlösungen Lieferumfang: Licht-Board für Odroid-C5 Abstandshalter Schrauben (LED-Streifen, Netzteil und Odroid-C5 nicht enthalten) Wiki-Link: https://wiki.odroid.com/accessory/add-on_boards/odroid_light
