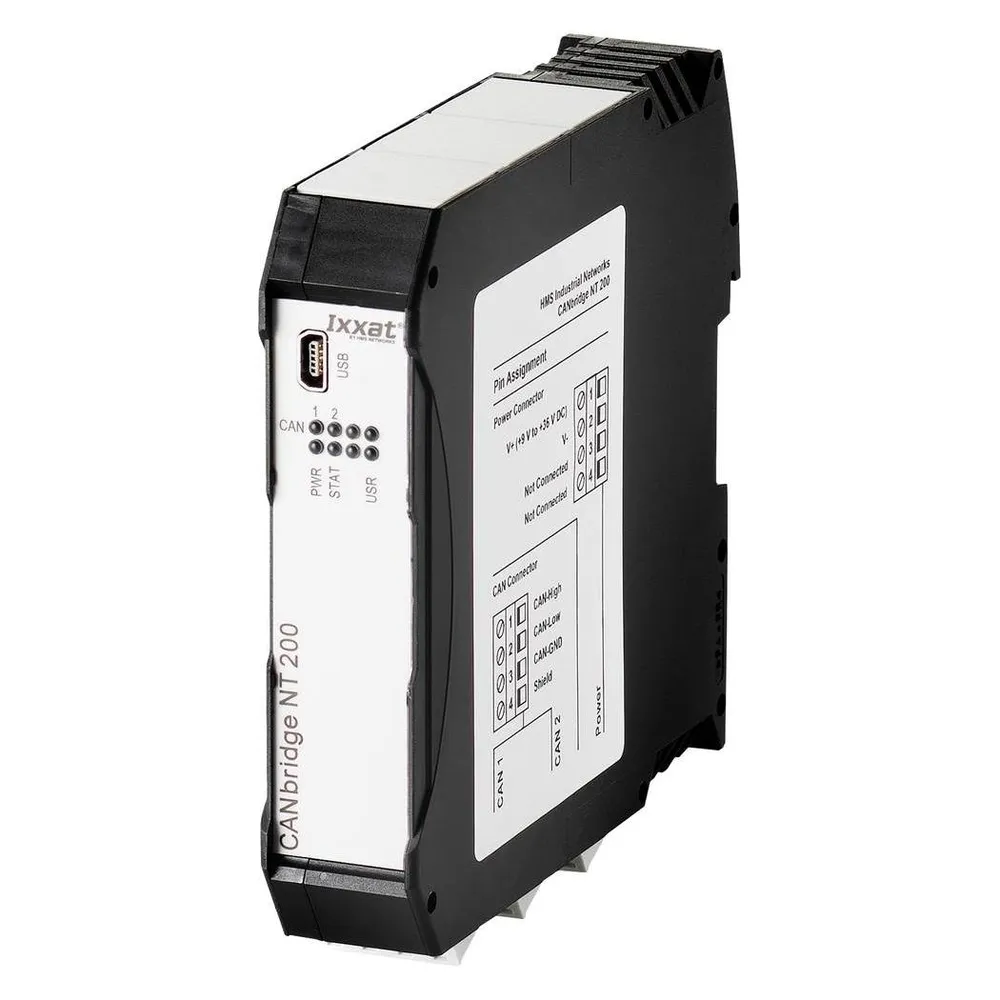

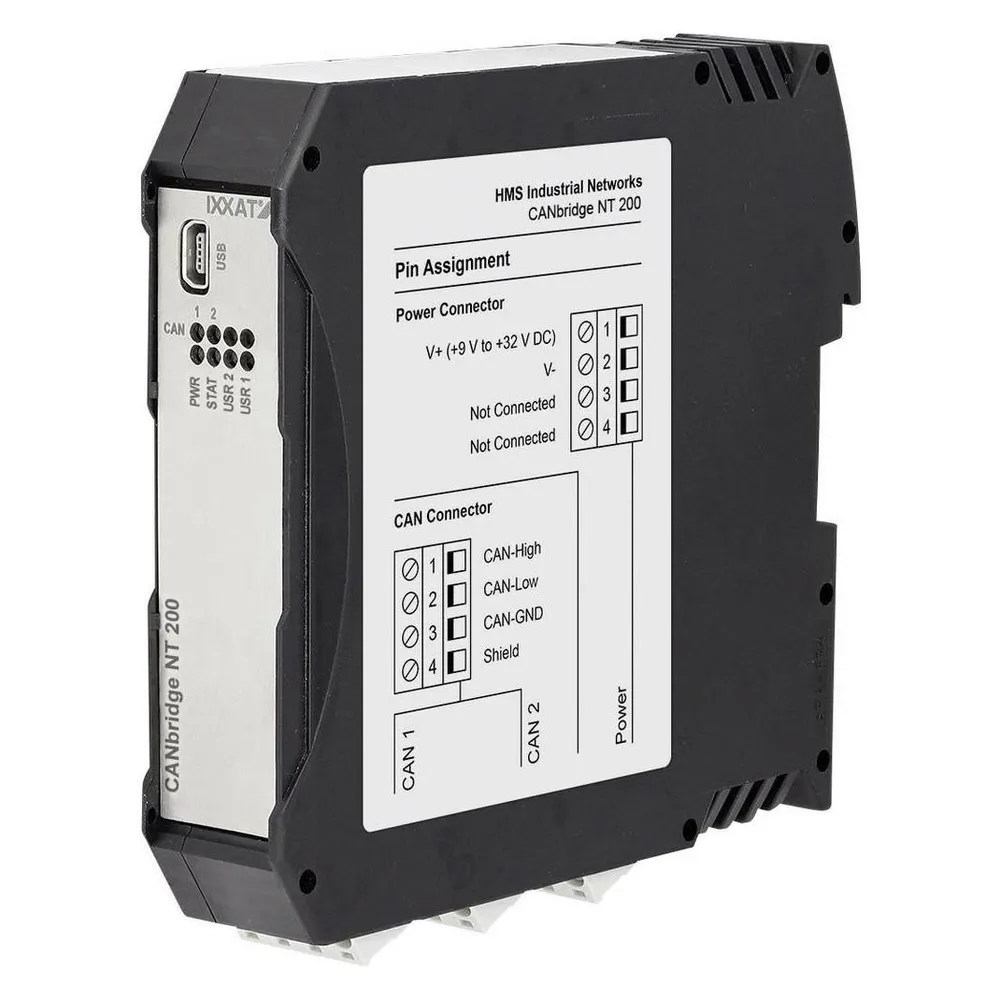

Ixxat CANbridge NT 200

Die Bridges/Router verfügen über einen leistungsstarken Mikrocontroller, der die Nachrichtenfilterung, ID-Umsetzung und das Datenmultiplexing auch bei Bursts und hohen Datenraten ohne Nachrichtenverlust durchführen kann. Features: - Bis zu zwei CAN Kanäle in einem Gerät - Leistungsstarke Filter-, ID-Übersetzung-, Daten-Mapping- und Multiplex-Funktionalität - Einfache Konfiguration mit einem Windows-basierten Tool Vorteile/Benefits: - Einfache Kopplung von CAN-Systemen und -Geräten - Kosteneinsparungen durch einfache Verdrahtung - Erhöhung der Systemausdehnung sowie Einsatz von Baum-/Stern-Topologien - Höhere Systemzuverlässigkeit - Schutz der Segmente durch galvanische Isolation Funktionsprinzip: Im Gegensatz zu einem CAN-Repeater, der nur die elektrischen Signale übersetzt, werden von der Bridge/Router die Nachrichten vollständig empfangen und dann unter Berücksichtigung von Filter-, Umsetzungs-, Mapping- und Multiplexregeln in das jeweils andere Netzwerk gesendet (Store-Forward Prinzip). Mit Hilfe von Mapping-Tabellen ist hierbei der Nachrichtenaustausch zwischen allen vier Netzwerken möglich.

Mit Hilfe von Filter- und Umsetzungsregeln können CAN-Nachrichten gefiltert oder modifiziert werden. Hierdurch kann die Buslast in den einzelnen Netzwerken reduziert werden, da nur Nachrichten übertragen werden, die für das andere Netzwerk von Interesse sind. Das Daten-Multiplexing ermöglicht die Abbildung von z.B.

CAN-Daten auf mehrere Standard-CAN-Nachrichten. Konfiguration: Die Konfiguration der CANbridge NT kann über das mitgelieferte Windows-basierte Konfigurationstool komfortabel über USB erfolgen. Mit dem Tool kann die Konfiguration von Filter-, Mapping-, Multiplexer- oder Übersetzungsregeln sehr einfach durchgeführt werden, ohne Programmierkenntnisse.
