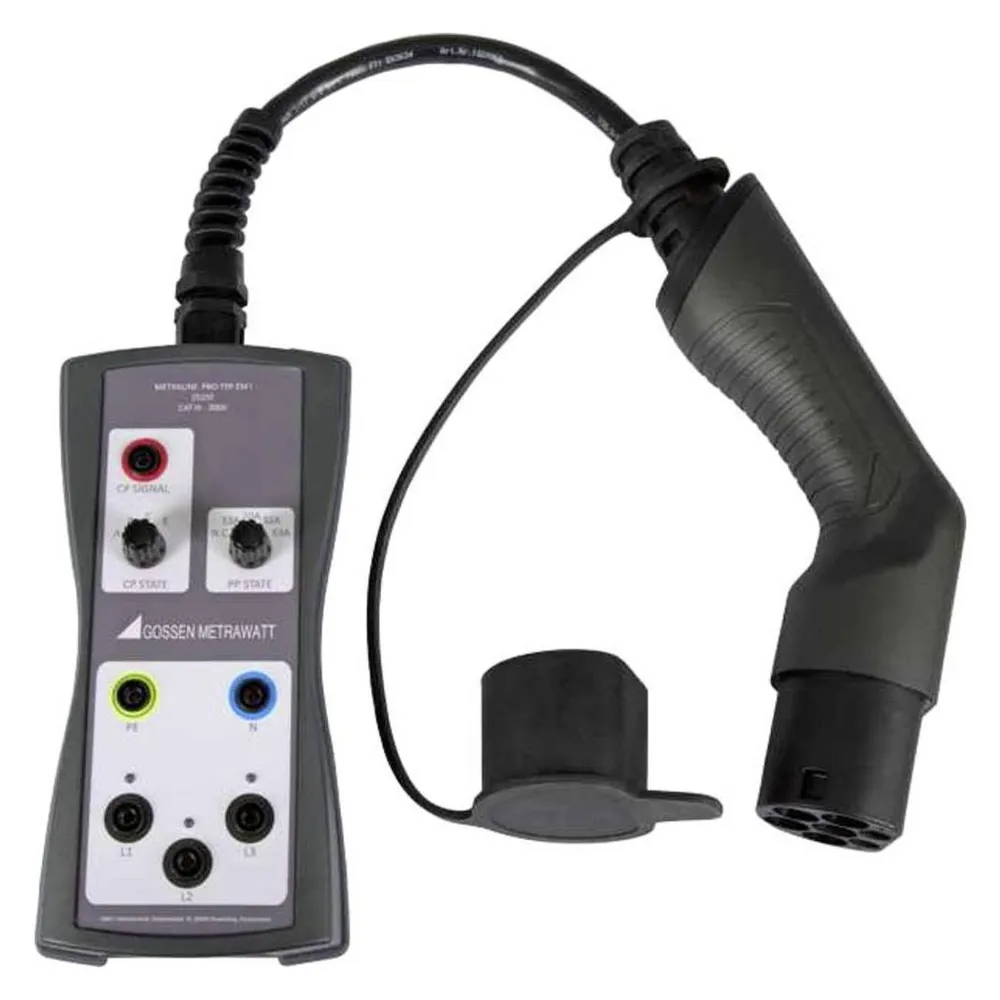

Gossen Adapterstecker METRALINE PRO TYP EM II 1 und 3 phasiger Prüfadapter zum Prüfen von E Ladepunkten S

Der 1- und 3-phasige Testadapter mit Typ 2-Stecker wird verwendet, um die Wirksamkeit von Schutzmassnahmen an Ladestationen mit dem Profitest Master zu testen. Er ermöglicht die Simulation fiktiv angeschlossener Elektrofahrzeuge sowie die Simulation der Stromtragfähigkeit gemäss IEC 61851-1. Der erweiterte CP-Teststift ist auch für die Prüfung von Ladestationen mit fest montierten Ladekabeln geeignet.

Fahrzeugsimulation (CP): Die Fahrzeugzustände A bis E werden über einen Drehschalter eingestellt. Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie "kein Kabel angeschlossen" können ebenfalls über den Drehschalter simuliert werden. Fehlersimulation: Ein Kurzschluss zwischen CP und PE kann über den Drehschalter simuliert werden.

Die Phasenspannungen werden über LEDs angezeigt; je nach Ladestation können ein oder drei Phasen aktiv sein. Für die Fahrzeugsimulation (CP): Gemäss IEC 61851 können die Zustände A, B, C und E simuliert werden. Die verschiedenen Fahrzeugzustände werden mit dem Drehschalter eingestellt: - Zustand A: Kein Fahrzeug angeschlossen - Zustand B: Fahrzeug angeschlossen, aber nicht bereit zum Laden - Zustand C: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht erforderlich - Zustand E: Fehler: Kurzschluss CP-PE über interne Diode Für die Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A können simuliert werden.

Es ist auch möglich, den Zustand "kein Kabel" zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch das Schalten unterschiedlicher Widerstände zwischen PP und PE über den Drehschalter. Gemäss IEC 61851 sind folgende Werte möglich: - 13 A Kabel - 1,5 kΩ - 20 A Kabel - 680 Ω - 32 A Kabel - 220 Ω - 63 A Kabel - 100 Ω Zusätzlich mit Schutzkontaktsteckdose (Typ F).

Ein Testadapter METRALINE PRO-TYP EM II und ein Bedienungsanleitung.
