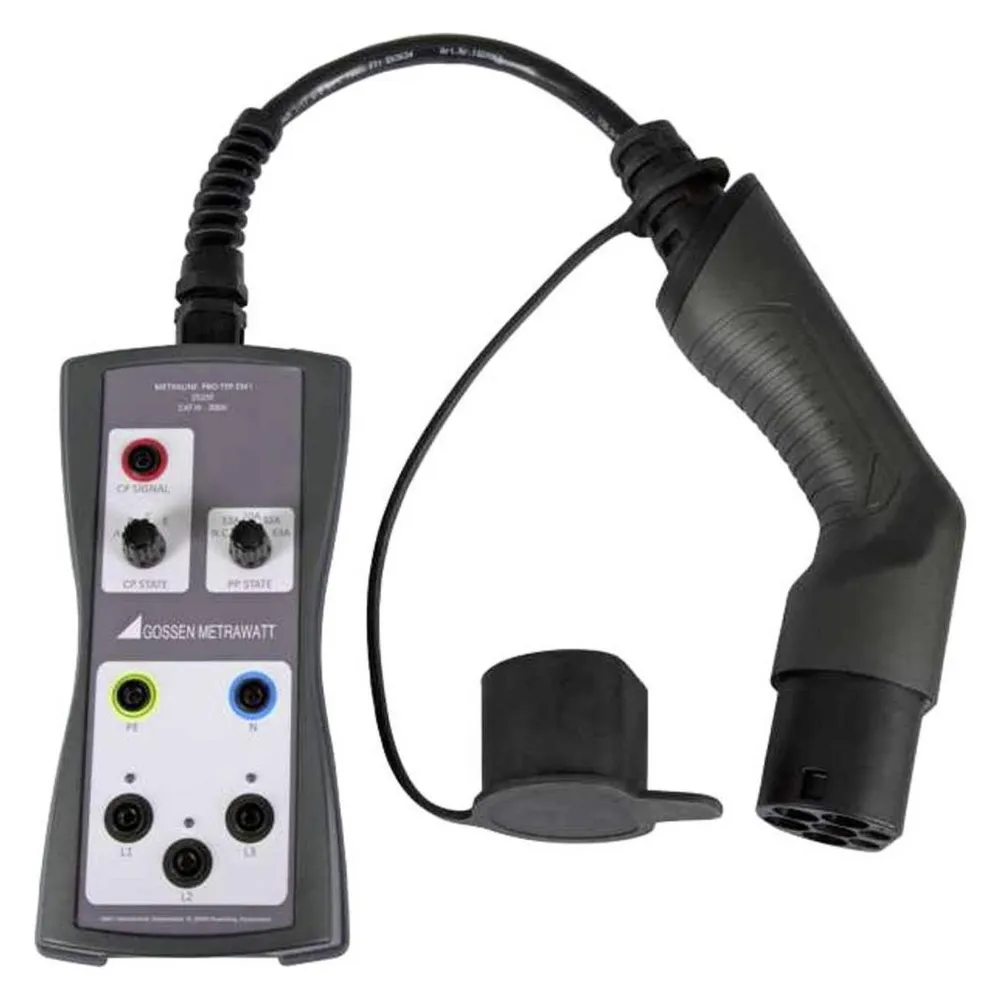

Gossen GOSS METRALINE PRO-TYP EM I Prüfadapter

1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen der Wirksamkeit von Schutzmassnahmen an E-Ladepunkten mit dem Profitest Master. Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit gemäss IEC 61851-1. Verlängerter CP Prüfstift auch zum Prüfen von Ladepunkten mit fest montiertem Ladekabel.

Fahrzeugsimulation (CP): Fahrzeugzustände A bis E werden über Drehschalter eingestellt. Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie kein Kabel angeschlossen können über Drehschalter simuliert werden. Fehlersimulation: Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter.

Anzeige der Phasenspannungen über LEDs. Je nach E-Ladestation können eine oder drei Phasen aktiv sein. Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift.

Zur Fahrzeugsimulation (CP): Gemäss IEC 61851 können die Zustände A, B, C und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt. Zustand A - kein Fahrzeug angeschlossen.

Zustand B - Fahrzeug angeschlossen, aber nicht bereit zum Laden. Zustand C - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert. Zustand E - Fehler: Kurzschluss CP-PE über interne Diode.

Zur Kabelsimulation (PP): Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Ausserdem ist es möglich, den Zustand kein Kabel zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters.

Gemäss IEC 61851 sind folgende Werte möglich: 13 A Kabel - 1,5 kΩ, 20 A Kabel - 680 Ω, 32 A Kabel - 220 Ω, 63 A Kabel - 100 Ω. 1 x Prüfadapter METRALINE PRO-TYP EM, 1 x Bedienungsanleitung.
