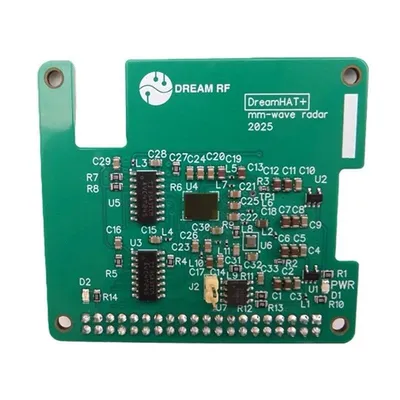

Erweiterungsmodul Radar DreamBoards DreamHAT+ 60 GHz für Raspberry Pi 4/5

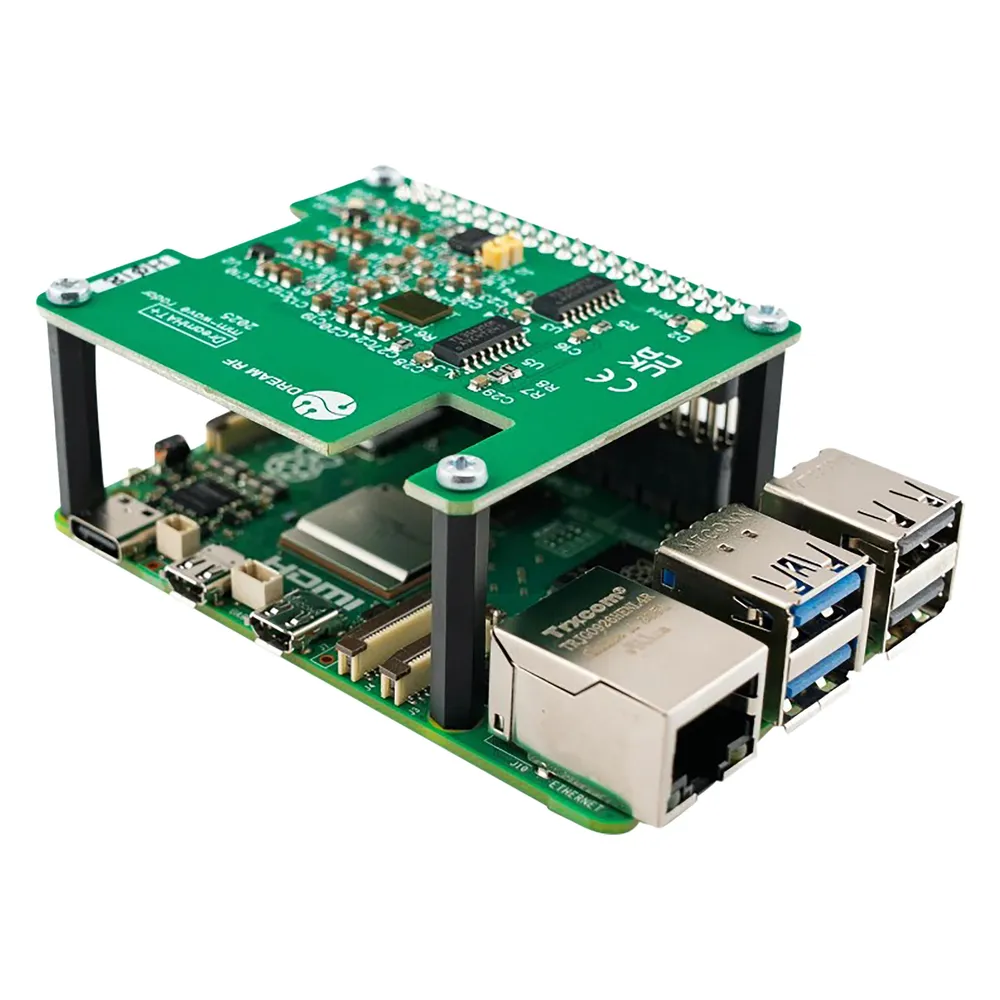

Das DreamHAT+ Radarsystem ermöglicht hochpräzise Bewegungserkennung und -aufklärung für Ihre Projekte. Speziell für Raspberry Pi 4 und Pi 5 entwickelt, verarbeitet und visualisiert es Daten in Echtzeit, wodurch es ideal für dynamische Umgebungen ist.

Dank der schlüsselfertigen Einrichtung mit online zugänglicher Open-Source-Dokumentation und -Software lässt sich das Hat+ schnell integrieren. Mit einem geringen Stromverbrauch von ca.

0,5 W kann es problemlos in Mehrkomponentensysteme eingebunden werden, ohne Überhitzung zu verursachen. Das System bietet exzellente Genauigkeit, ohne die Einschränkungen von Kameras – z.

B. bei Rauch, Dampf oder Sichtbehinderungen.

Damit eignet es sich sowohl für Hausautomatisierung als auch für professionelle Industrieanwendungen zur Anlagenüberwachung und Produktionsprozesskontrolle. Technische Daten: Radartyp: Millimeterwellen-Radar (60 GHz) Technologie: Fmcw (Frequency Modulated Continuous Wave) Radar-Chip: Infineon Bgt60Tr13C Antennen: 4 (1 TX-Sender, 3 RX-Empfänger) Betriebsfrequenz: 58...63,5 GHz Übertragungsbandbreite: 5 GHz Erfassungsreichweite: 0,1...15 m Reichweitenauflösung: 3 cm Sichtfeld: 40° horizontal, 65° vertikal Adc: 3 Kanäle, 12-Bit, 4 MSps Max.

Antennenverstärkung: 5 dBi Maße: 65x56,5 mm Physische Anschlüsse: GPIO-Pin für Stromversorgung: 5 V SPI-Pins: Mosi (Pin 19), Miso (Pin 21), Sclk (Pin 23), CSN (Pin 24) IRQ-Pin: 22 RST-Pin: 32 Software: Open-Source Python-Bibliothek Projektbeispiele: Range-Doppler-Visualisierung, Bewegungsverfolgung, Offline-Verarbeitung Enthaltene Python-Module: SPI-Verwaltung, UDP-Streaming, Gui, Datenverarbeitung Lieferumfang: 1x DreamHAT+-Karte mit Infineon-Chip Bgt60Tr13C
