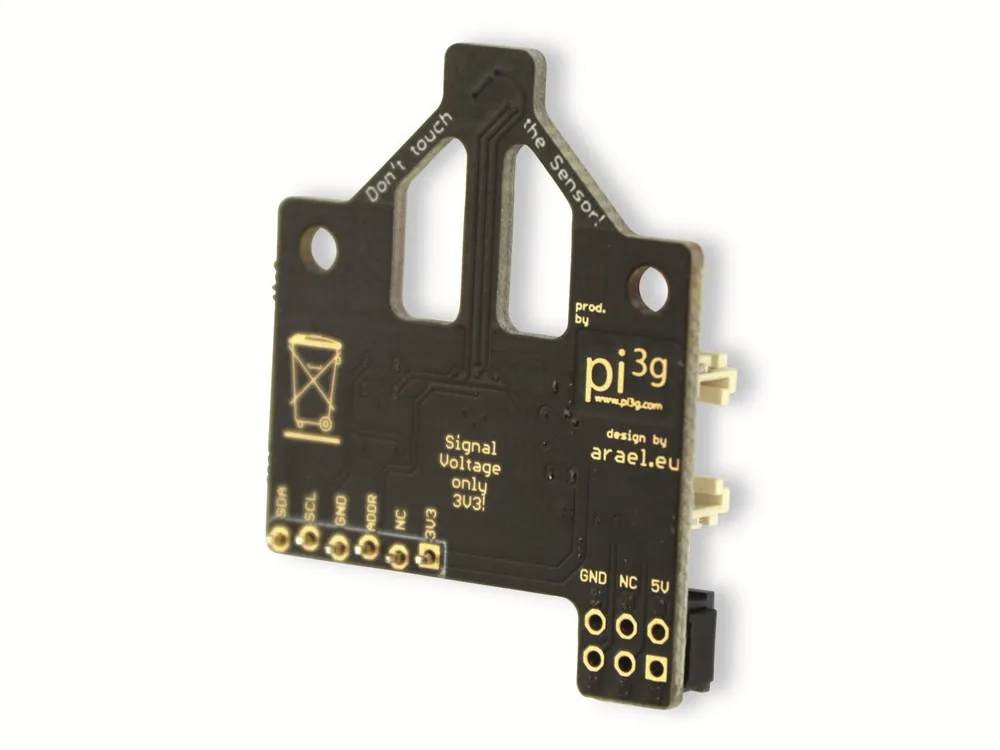

BOSCH BME688 BREAKOUT BOARD LUFTQUALITÄTSSENSOR

Zusätzlich zu dessen Features bietet er machine-learning gestützte Gasanalyse. Der Sensor ist mit Hilfe der BME AI Studio Software trainierbar um verschiedene Gasgemische zu erkennen und deren Präsenz zu detektieren (bspw. Kaffee, ...) Bme688 Breakout Board: Der Sensor ist auf unserem einfach zu nutzenden I2C Breakout Board verbaut.

Wir haben dabei besonders auf gute Kompatibilität zu Raspberry Pi geachtet: - Direkt auf Raspberry Pi Boards (1B - 4B, Zero Reihe) aufsteckbar (dank eigenem Header) - Breakout Pins kompatibel mit Raspberry Pi Pico - direkt im Breadboard nebeneinander steckbar Der Clou: unser Breakout Board wird vom Raspberry Pi weg zeigend aufgesteckt, was eine präzisere Temperaturmessung ermöglicht - der Bme688 befindet sich nicht - wie bei manchen anderen Lösungen - direkt über dem Raspberry Pi SoC, die Temperatur- und Luftfeuchtemessung wird dadurch nicht verfälscht. Die Nutzung mit Breadboards ist für Sie besonders bequem dank Zero-Solder-Technik: Durch leichten Versatz der Pins des unbestückten Headers (X1) kann die beiliegende Stiftleiste einfach eingesteckt werden, und klemmt - so kann unser Gassensor Breakout Board direkt ohne Löten auf Breadboards gesteckt werden! Selbstverständlich kann der Header aber auch fest verlötet werden um höhere mechanische Stabilität zu erreichen.

Zwei Grove-kompatible I2C-Interfacebuchsen runden das Breakout Board ab, und ermöglichen auch den einfachen Anschluss an andere Plattformen, bspw. Arduino (3V3!), und einige Esp32 Boards. Technische Daten: Sensor Messbereich: Druck: 300...1100 hPa Luftfeuchtigkeit: 0...100% Temperatur: -40...85° C Sensorfeatures geringe Leistungsaufnahme (3.9 mA im Standard Gas-Scan Modus, Wert für Bme688 Sensorchip) resistive VOC-Messung (volatile organic compounds) IAQ (indoor air quality) - Berechnung mit Bsec Library von Bosch Identifikation von verschiedenen Gasgemischen, der Sensor ist mit Bosch's AI Studio darauf trainierbar Interfaces I2C Interface zur Kommunikation mit dem Bme688 Header zum Aufstecken an den Raspberry Pi unbestückter Header, Pinout ist Pico-kompatibel (Zero-Solder-Technik) 2 x Grove-kompatible Erweiterungs-Buchsen (I2C / 3,3V) 3,3 V Datenpegel (mit Raspberry Pi kompatibel) 3,3 V Versorgungsspannung 2 X Grove Kompatible Erweiterungsbuchsen (I2C / 3,3V) Bei Anschluss an Raspberry Pi Singleboardcomputer nutzt der eingebaute LDO-Spannungswandler die 5 V Versorgungsspannung vom Raspberry Pi, um genügend Leistung über die beiden Grove-kompatiblen Buchsen bereitstellen zu können.

Tipp: Sie können mit Hilfe des J1 die Bme688 Boards unter zwei verschiedenen Adressen betreiben - somit können bis zu zwei Bme688 Breakout Boards an einem I2C Anschluss laufen, beispielsweise als Grove-kompatible Module miteinander verbunden! Weitere Features Adresse des Bme688 einstellbar per J1 und Gpio pin (Addr) zwei Befestigungslöcher Steg für Kabelbinder, zum einfachen Befestigen Bme688 Sensormodul ist thermisch weitgehend entkoppelt (-> höhere Messgenauigkeit!) Lieferumfang: Luftqualitätssensor Bme688 Breakout Board 6-pin Stiftleiste Einsatzbeispiele: Ermitteln Sie mit diesem Sensor und der Bsec Software von Bosch ganz einfach wann eine Lüftung des Raumes empfohlen wird, um mit frischer Luft sicherzustellen dass das Wohlbefinden Ihrer Mitarbeiter / Schüler gesteigert wird. Detektieren Sie Schimmel, Schwefelwasserstoffe, und andere schädliche Substanzen in der Luft.

Unterscheiden Sie Gerüche, und automatisieren Sie Belüftungssysteme. Downloads & Dokumentation: pi3g Bme688 Breakout Board Dokumentation & Beispielcode (englisch) https://pi3g.com/products/bme688-breakout-board/ Bosch Bme688 Dokumentation (englisch) https://www.bosch-sensortec.com/products/environmental-sensors/gas-sensors/bme688/#documents
